Keithley Connectors Adapters and Tools Selector Guide
| Model | Name | Use With: |
| 237-BAN-3A | Triax to Banana Plug | 4200A-SCS, 7072,7072-HV, DMMs |
| 237-BNC-TRX | 3-Lug Female Triax to MaleBNC Connector with guard disconnected | 4200A-SCS, 6517A, 6517B, 7078-TRX cables |
| 237-TRX-BAR | 3-Lug Triax Female to Female Barrel Adapter | 2635B, 2636B, 4200A-SCS, 6482, triax interconnect |
| 237-TRX-T | 3-slot Male to Dual 3-Lug Female Triax Tee Adapter | 4200A-SCS, 7072, 7072-HV, 7078-TRX cables |
| 237-TRX-TBC | 3-Lug Female Triax Bulkhead Connector | 7072, 7072-HV, 7078-TRX cables |
| 2290-5-SHVBH | 5kV SHV Male Bulkhead Connector | 2290-5 |
| 2290-10-SHVBH | 10 kV SHV Female Bulkhead Connector | 2290-10 |
| 2600-KIT | Screw Terminal Connector with Strain Relief and Cover | 2601B, 2602B (2 needed),2611B, 2612B (2 needed) |
| 2600-TRIAX | 3-Lug Triax Adapter | 2601B, 2602B (2 needed),2604B, 2611B, 2612B (2 needed), 2614B |
| 2657A-LIM-3 | Low Interconnect Module | 2657A |
| 2657A-PM-200 | 200 V Protection Module | 2657A |
| 3706-BKPL | Analog Backplane Extender Board Series | 3700A |
| 3720-ST | Screw Terminal Block | 3720 |
| 3721-ST | Screw Terminal Block | 3721 |
| 3723-ST | Screw Terminal Block | 3723 |
| 3723-ST-1 | Screw Terminal Block | 3723 |
| 3724-ST | Screw Terminal Block | 3724 |
| 3730-ST | Screw Terminal Block | 3730 |
| 3731-ST | Screw Terminal Block | 3731 |
| 3740-ST | Screw Terminal Block | 3740 |
| 7074-CIT | Contact Extraction Tool | 7152-KIT, 7152-MTR |
| 7078-TRX-BNC | 3-slot Male Triax to BNC Adapter | 4210-CVU, 4801, 6482, 6487, 6514, 6517A, 6517B, 7072, 7072-HV |
| 7078-TRX-GND | 3-slot Male Triax to BNC Adapter (guard removed) | 4200A-SCS, 4801, 6517A, 6517B, 7072, 7072-HV, Series 2600B |
| 7078-TRX-TBC | 3-Lug Female Triax Bulkhead Connector w/Cap | 7078-TRX cables |

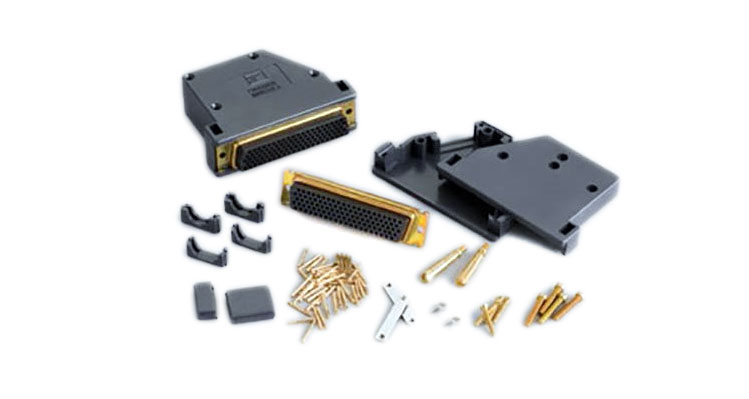

| 7703-306A | DB50 Male Connector Kit | 7701, 7703, 7705, 7709 |
| 7709-308A | DB25 Male Connector Kit | 7701, 7707, 7709, Series 2600B |
| Model | Name | Use With: |
| 8620 | 4-Wire DMM Shorting Plug | 2000, 2001, 2002, 2010,2015, 2016, 2100, 2110, Series 2400, Series 2700, Series 3700A |
| BG-18 | Dual Banana to BNC Coaxial Adapter | Series 2000, 2100, 2110, Series 2400, 2700, 2750 |
| CAP-18 | Protective Shield/Cap | BNC, 2-lug triax connectors |
| CAP-31 | Protective Shield/Cap | 3-lug triax connectors |
| CA-573-3A1 | 4-Pin Round Interlock Cable, Unterminated | 2657A-LIM-3 |
| CS-400 | DB25 Male Solder Cup | CA-126-1 cable, 213 |
| CS-458 | Interlock Connector Kit | 6517-ILC-3 |
| CS-565 | BNC Barrel, 4200A-SCS | BNC interconnect |
| CS-630 | 3-Lug Female Triax Bulkhead Connector | 6487, 6517A, 6517B |
| CS-631 | 3-Lug Male Triax Cable Mount Connector | 4200A-SCS, SC-22 cable |
| CS-701 | BNC Tee Adapter (FemaleMale-Female) | 4200A-SCS |
| CS-719 | 3-Lug Triax Jack Receptacle | 4200A-SCS |
| CS-846 | Screw Terminal Test Lead Connector | 230X, 2510, 2510-AT |
| CS-1247 | SMA Female to BNC Male Adapter | 4200A-SCS |
| CS-1249 | SMA Female to SMB Plug Adapter | 4200A-SCS |
| CS-1252 | SMA Male to BNC Female Adapter | 4200A-SCS |
| CS-1281 | SMA Female to SMA Female Adapter | 4200A-SCS |
| CS-1305 | Interlock Connector | 6517B |
| CS-1390 | Male LEMO Triax to Female SMA Adapter | 4200A-SCS |
| CS-1391 | SMA Tee Adapter (FemaleMale-Female) | 4200A-SCS |
| CS-1423-3 | Miniature Mating Connector | 2635B, 2636B |
| CS-1479 | SMA Male to BNC Male Adapter | 4200A-SCS |
| CS-1592-2 | Screw Terminal Plug | 2651A |
| CS-1626-2 | Screw Terminal Receptacle | 2651A |
| CS-1629-8 | Screw Terminal Connector | 2651A |
| CS-1638-12 | Rear Panel Mounting Connector | 2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1 |
| CS-1655-15 | Rear Panel Mating Connector | 2220-30-1, 2220J-30-1, 2230-30-1, 2230J-30-1 |
| HV-CS-1613 | High Voltage Triax Feed Through Connector/Barrel (female to female) | 2657A, 2600-PCT-x |
